低圧ソフトスタータ

低圧パワートロンとは

誘導電動機の始動方式の1種に“ソフトスタート方式”というものがあります。
POWERTRON(パワートロン)とは、エコン株式会社が開発した、ソフトスタート始動方式を可能にする装置(＝ソフトスタータ)の商品名です。
ソフトスタータとは、モータ減電圧始動器でありサイリスタの位相角制御により電圧を疑似的に上昇させていくことで様々な負荷が接続されたモータを機械的・電気的ショックを軽減し始動させることが可能です。
最新シリーズであるESパワートロンは、エコン株式会社が創業以来、長年培ってきた経験や技術をすべて盛り込んでいます。様々なアプリケーションで最適なパフォーマンスを発揮し、設備の保守・保全に有益な機能を多数提供することが可能です。

詳細はこちら

パワートロンESシリーズの特徴

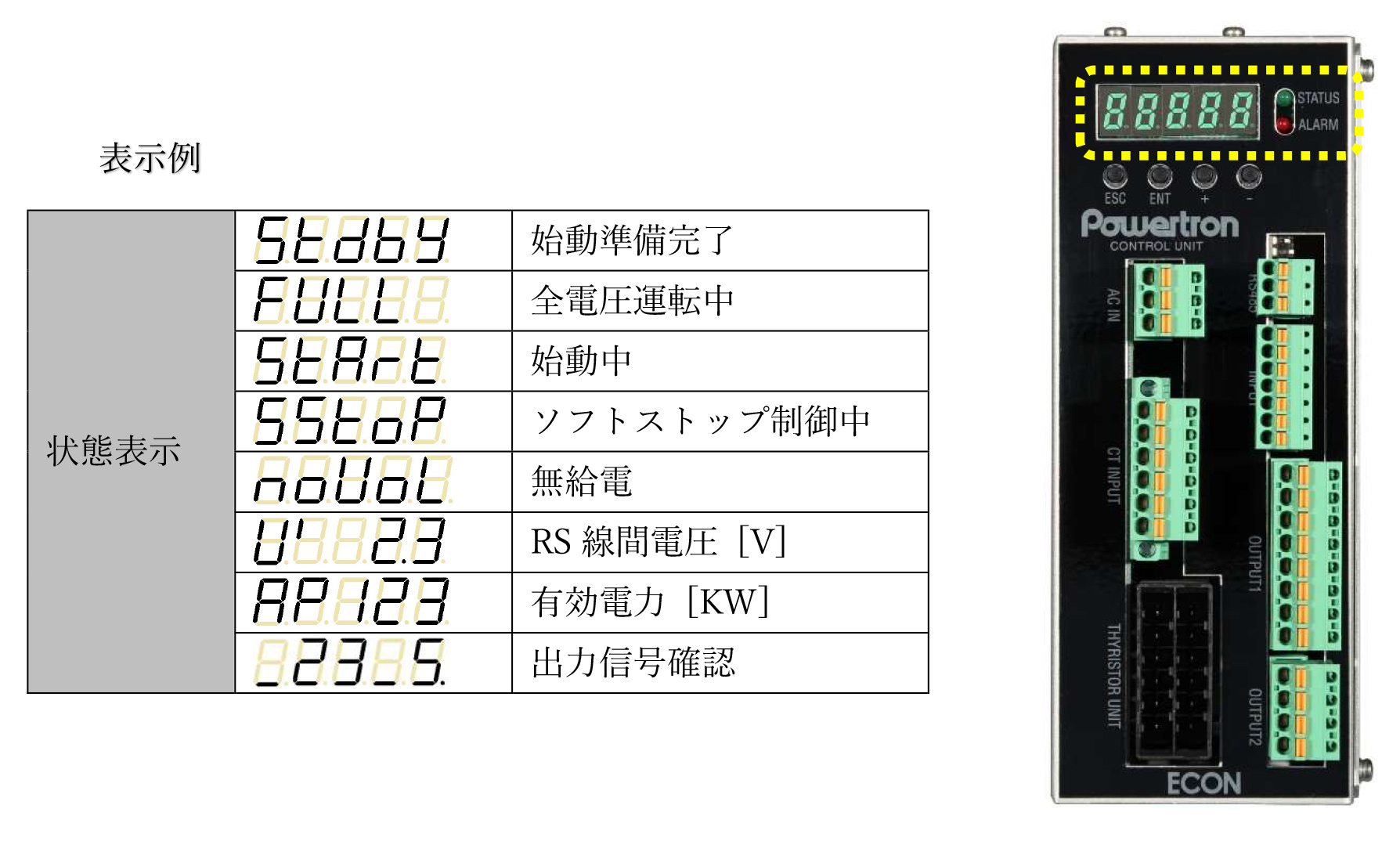

特徴1　コントローラのインターフェースの充実

5桁の7セグメントLEDと、2つのLED（緑、赤）で十分な情報を得られるようにし、運転調整やトラブル発生時の負担を激減できます。

特徴1　ESコントローラのインターフェースの充実

特徴2　基本制御がシンプル

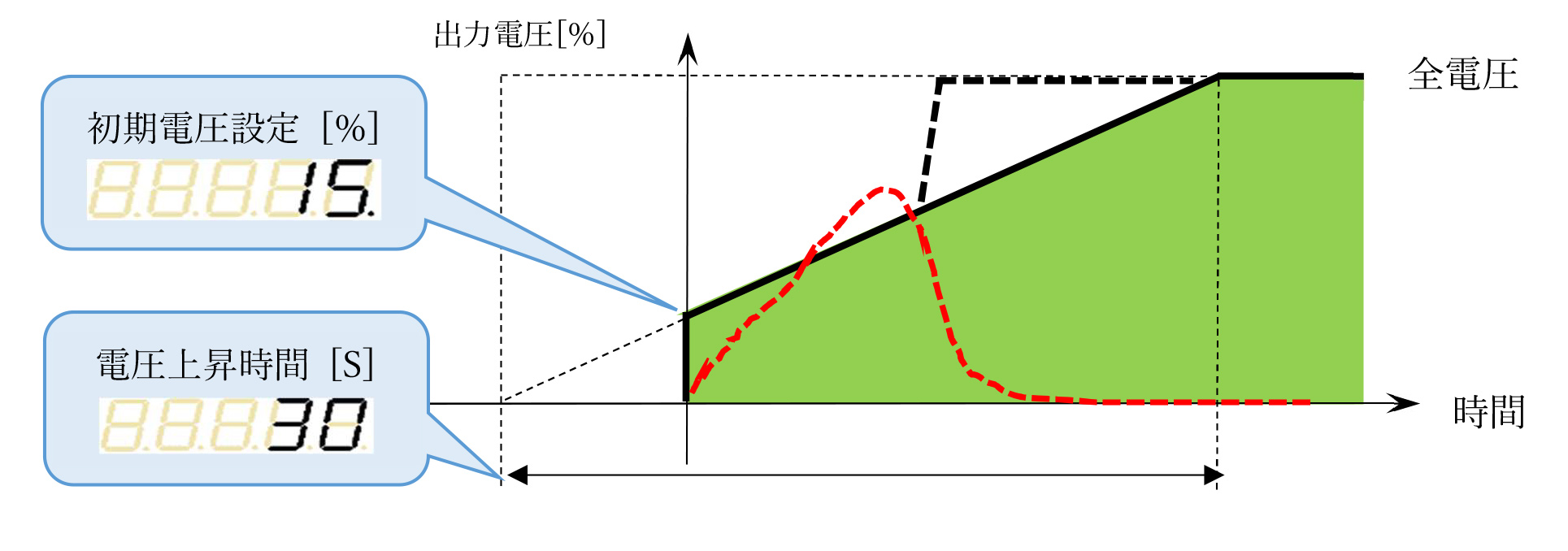

始動特性を決定する基本パラメータは、初期電圧と電圧上昇時間の2つであり、このパラメータだけの調整でもパワートロンの効果は充分発揮することが可能です。
さらに“電流制限”や“電力制限”といった機能を使用することで負荷や電源設備に最適な始動が可能となります。

2つのパラメータで十分なパフォーマンスを発揮します

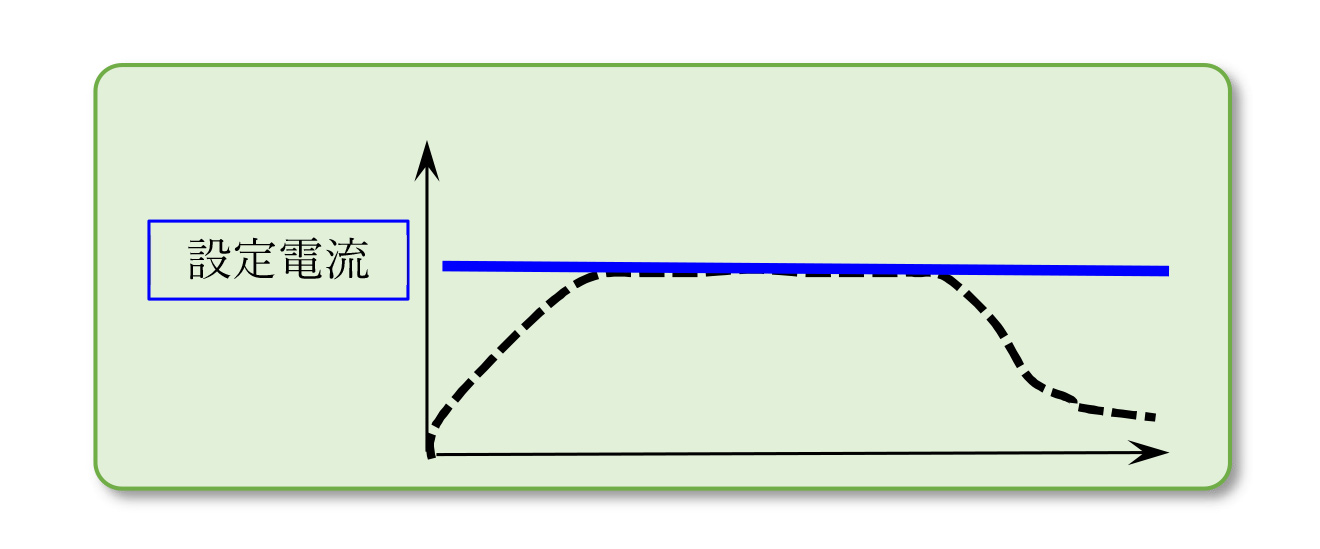

電流制限

設定電流を超えた場合に電圧上昇を抑制する機能

電流制限

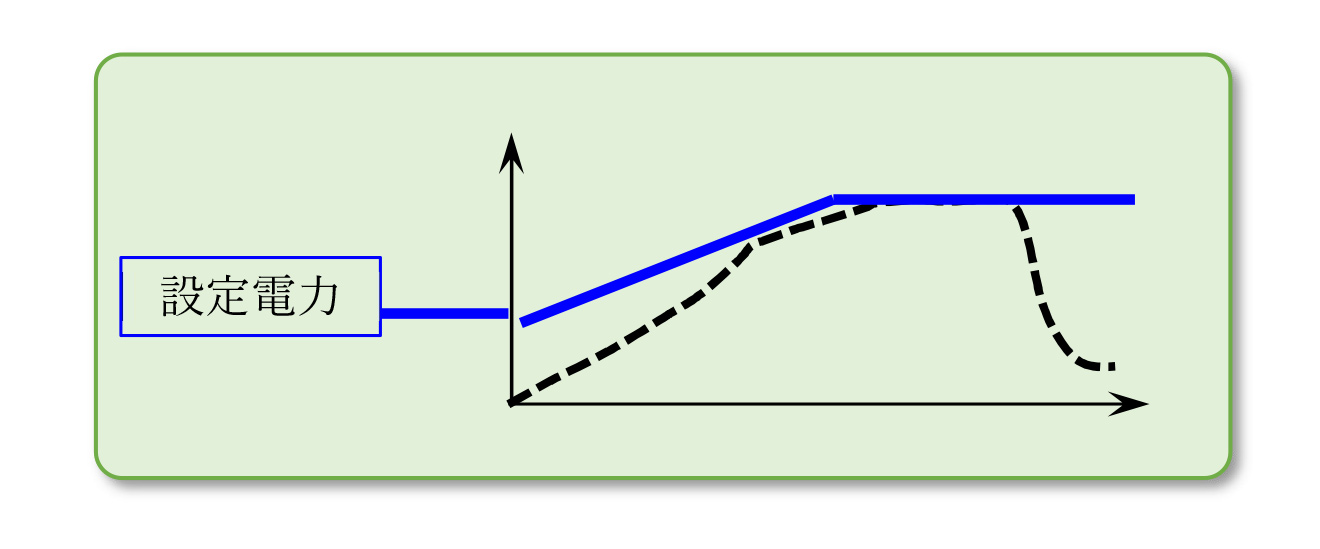

電力制限

始動時の過大電力を抑制し電動機への負担を軽減させる機能

電力制限

特徴3　充実した保護機能と制御機能

使用の有無や動作時の応答（制御継続、制御停止、リレー出力の可否等）は個々に設定できるので、あらゆる負荷に最適な保護システムを構築できます。

保護機能例

保護対象	保護機能項目
電源側	過／不足電圧、電源異常、周波数上昇／低下、電源相回転異常、電圧不平衡
負荷側	電子サーマル、過電流、不足電流、電流不平衡、始動渋滞、逆電力、負荷変動、電動機拘束
始動器	サイリスタ異常、サイリスタ高温、ヒートシンク高温、誤結線、積算運転時間超過

制御機能例

機能	概要
電圧制御	設定電圧プロファイルに従って電動機に電圧を印加する基本制御
ソフトストップ	電動機を停止するときに出力トルクを徐々に下げていく機能
電流制御	設定電流を超えた場合に電圧上昇を抑制する制御を行う機能
電力制御	始動時の過大電力を抑制し原動機への負担を軽減させます
