シュミレーション結果

電動機特性

電動機特性の近似値を入力すると、自動的に電動機の特性曲線が描かれます。

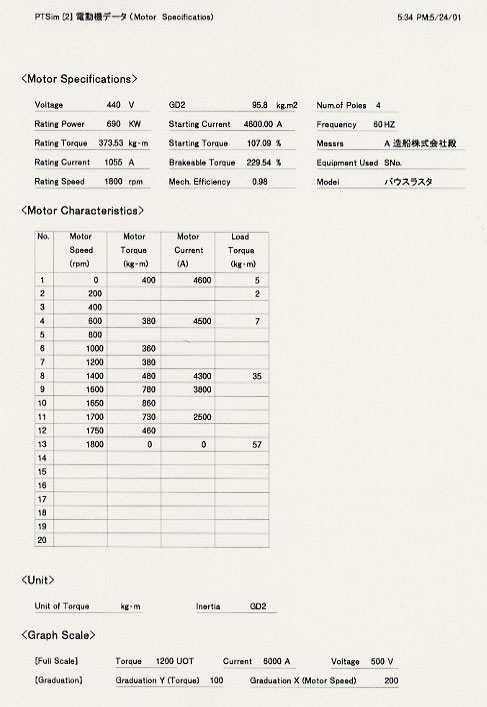

PTSm(2) 電動機の特性データー入力シート

※画像をクリックすると拡大画像が表示されます。

近似値を入力して得られた電動機の特性曲線に対して、 PTSm(2)で入力された諸条件に準じて、後続PTSm(4)の様に諸元値が算出されます。

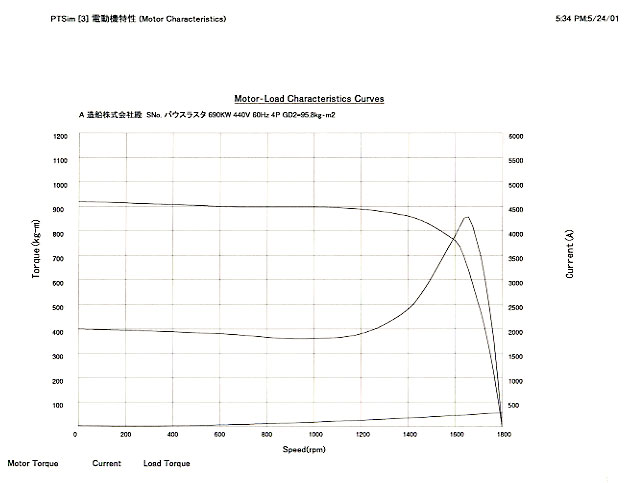

PTSm(3) 電動機特性

※画像をクリックすると拡大画像が表示されます。

電動機始動特性

始動電流等、諸元値が計算されます。

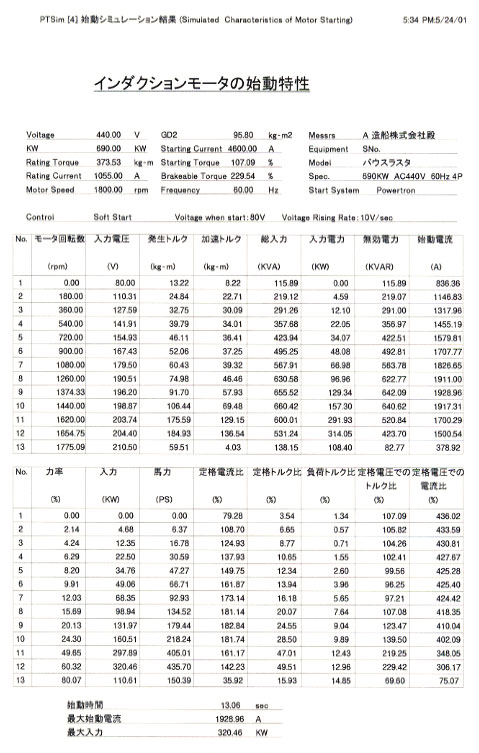

PTSm(4) 始動シュミレーションの結果

※画像をクリックすると拡大画像が表示されます。

時間軸諸元値の変化

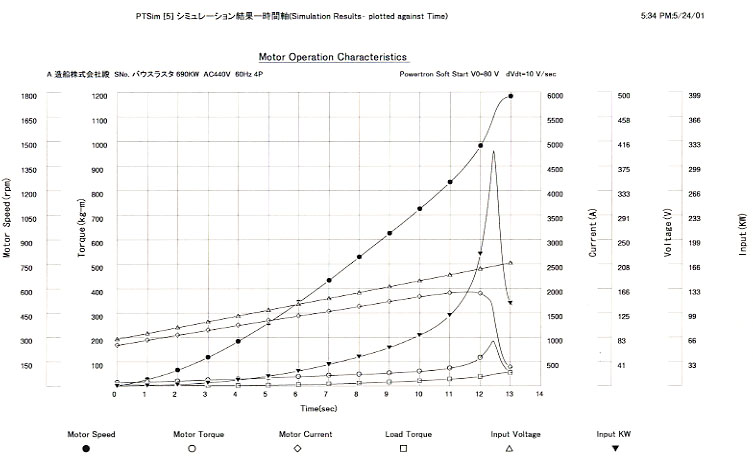

PTSm(5) シュミレーション結果
時間軸にした各諸元値の推移グラフ

※画像をクリックすると拡大画像が表示されます。

回転数諸元値の変化

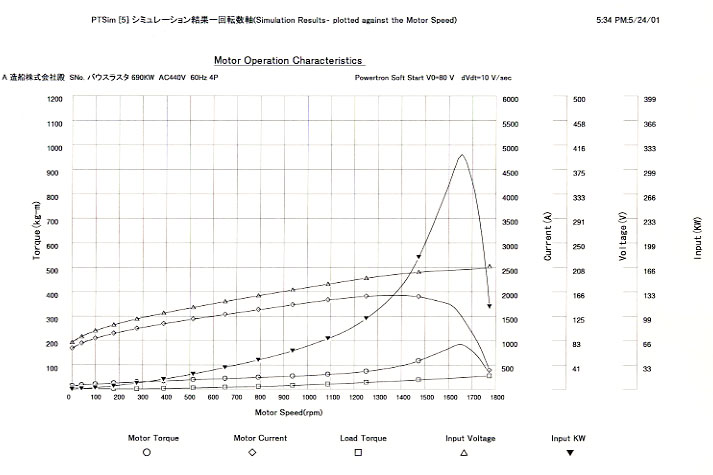

PTSm(6) シュミレーション結果
回転数軸にした各諸元値の推移グラフ

※画像をクリックすると拡大画像が表示されます。

発電機容量試算表

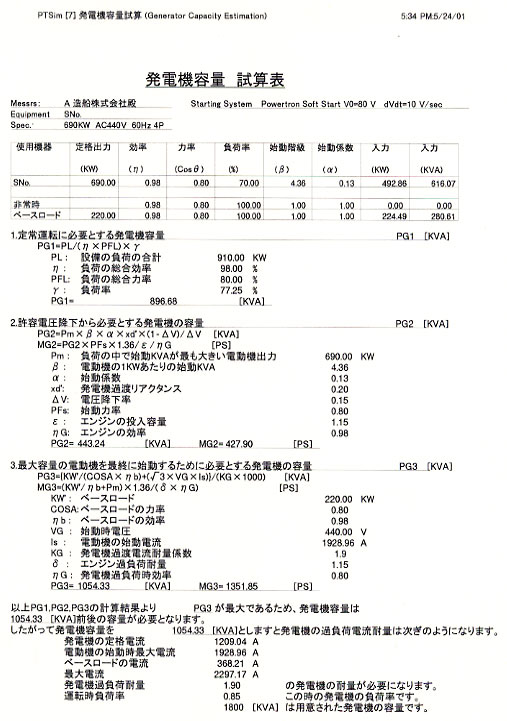

PTSm(7) 発電機容量試算

※画像をクリックすると拡大画像が表示されます。

試算結果

電動機始動時のシュミレーションについて 電動機の始動時の電流、電圧、力率、入力、トルク、加速度の変化を連続的にシュミレートして始動時の電動機の状態を推定する事、及び始動時に必要な電源の容量を推定します｡ 電動機の特性及び負荷の特性を入力しますと下記に示すデータが算出されます｡

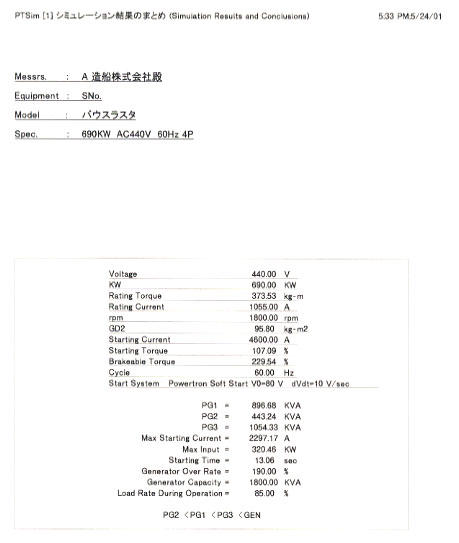

PTSm(1) シュミレーション結果のまとめ

PG1, PG2, PG3の値を比較して、最大の値を電源の必要容量に推定します｡

※画像をクリックすると拡大画像が表示されます。
